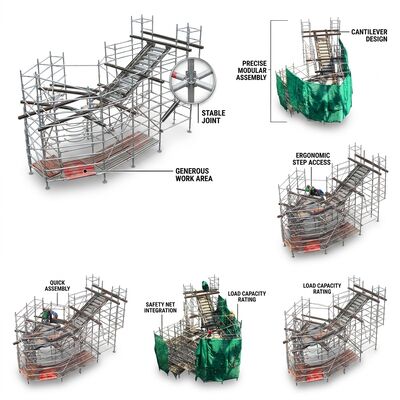

ক্যান্টিলিভার এক্সটেনশন অ্যালুমিনিয়াম স্ক্যাফোল্ড টাওয়ার ১.৫ মিটার বর্ধিত প্ল্যাটফর্ম ওভার-অবস্ট্রাকশন অ্যাক্সেস সিস্টেম EN1004 CE

ক্যান্টিলিভার এক্সটেনশন টাওয়ারের কাঠামোগত আচরণ স্ট্যান্ডার্ড স্ক্যাফোল্ড কনফিগারেশন থেকে মৌলিকভাবে ভিন্ন কারণ প্রসারিত প্ল্যাটফর্ম একটি উল্লেখযোগ্য ওভারটার্নিং মোমেন্ট তৈরি করে যা ইচ্ছাকৃত লোড-পাথ ইঞ্জিনিয়ারিংয়ের মাধ্যমে সমাধান করতে হবে। একটি স্ট্যান্ডার্ড টাওয়ারে, উল্লম্ব লোডগুলি সরাসরি উল্লম্ব স্ট্যান্ডার্ডগুলির মাধ্যমে বেস ফ্রেম এবং কাস্টর হুইলগুলিতে ভ্রমণ করে—একটি প্রধানত কম্প্রেশন লোড পাথ। ক্যান্টিলিভার কনফিগারেশন প্ল্যাটফর্ম লোডকে ক্যান্টিলিভারের চাপ কেন্দ্র থেকে টাওয়ারের পিভট পয়েন্ট পর্যন্ত দূরত্ব দ্বারা গুণিত একটি ঘূর্ণায়মান মোমেন্ট আর্ম যোগ করে। এই মোমেন্টটি টাওয়ারের স্ব-ওজন দ্বারা প্রতিরোধ করতে হবে যা তার নিজস্ব মাধ্যাকর্ষণ কেন্দ্রের মাধ্যমে কাজ করে, কাউন্টারওয়েট-ব্যালেন্স নীতি তৈরি করে যা ক্যান্টিলিভার টাওয়ার ডিজাইন নিয়ন্ত্রণ করে।

ফাইনাইট এলিমেন্ট মডেলিং ব্যবহার করে কাঠামোগত বিশ্লেষণ প্রকাশ করে যে সমালোচনামূলক লোড পাথ ক্যান্টিলিভার প্ল্যাটফর্ম পৃষ্ঠ থেকে প্রসারিত অনুভূমিক বক্স-সেকশন ব্রেসগুলির মাধ্যমে টাওয়ার ফ্রেম ইন্টারফেসের শক্তিশালী নোড ক্লাস্টারে যায়, অভ্যন্তরীণ উল্লম্ব স্ট্যান্ডার্ডগুলিতে টেনশনে, বাহ্যিক উল্লম্ব স্ট্যান্ডার্ডগুলিতে কম্প্রেশনে, বেস ফ্রেমে, কাস্টর হুইলগুলিতে। এই শৃঙ্খলের প্রতিটি উপাদান তার ভূমিকার জন্য বিশেষভাবে প্রকৌশলী করা হয়েছে। প্রসারিত অনুভূমিক ব্রেসগুলি 6082-T6 বক্স সেকশন ব্যবহার করে অভ্যন্তরীণ শক্ত পাঁজর সহ যা সমতুল্য-ওজন টিউব সেকশনের তুলনায় 40% সেকশন মডুলাস বৃদ্ধি করে, অতিরিক্ত ডিফ্লেকশন ছাড়াই ক্যান্টিলিভার লোড সমর্থন করার জন্য প্রয়োজনীয় বেন্ডিং প্রতিরোধ ক্ষমতা প্রদান করে। টাওয়ার ফ্রেম ইন্টারফেসে, ওয়েজ-লক এবং বোল্টেড উভয় সংযোগই রিডান্ড্যান্ট লোড-পাথ সুরক্ষা তৈরি করে—যদি কোনও সংযোগের ধরণ ব্যর্থ হয়, তবে অবশিষ্ট সংযোগটি নিরাপদ সরিয়ে নেওয়ার জন্য প্রয়োজনীয় সময়ের মধ্যে বিপর্যয়কর পতন রোধ করার জন্য পর্যাপ্ত ক্ষমতা বজায় রাখে।

সম্পূর্ণ লোড-পাথ বিশ্লেষণ 24 পরিমাপ পয়েন্টে স্ট্রেন গেজ অ্যারে সহ শারীরিক পরীক্ষার মাধ্যমে বৈধতা দেওয়া হয়েছিল, যা নিশ্চিত করে যে প্রকৃত স্ট্রেস ডিস্ট্রিবিউশন সমস্ত লোডিং পরিস্থিতিতে 8% এর মধ্যে FEA ভবিষ্যদ্বাণীর সাথে মিলেছে। সর্বাধিক ক্যান্টিলিভার এক্সটেনশন এবং সম্পূর্ণ প্ল্যাটফর্ম লোডিং সহ 3:1 ওভারটার্নিং সুরক্ষা ফ্যাক্টর একটি UKAS-স্বীকৃত কাঠামোগত টেস্টিং ল্যাবরেটরি দ্বারা স্বাধীনভাবে যাচাই করা হয়েছে।

• দ্বৈত-পাথ রিডান্ড্যান্ট নোড সংযোগ: প্রতিটি ক্যান্টিলিভার ব্রেস সংযোগে ওয়েজ-লক এবং বোল্টেড ইন্টারফেস উভয়ই অন্তর্ভুক্ত থাকে, যা ফেইল-সেফ রিডান্ডেন্সি প্রদান করে যেখানে কোনও সংযোগ স্বাধীনভাবে নিরাপদ সরিয়ে নেওয়ার জন্য কাঠামোগত অখণ্ডতা বজায় রাখে।
• 40% বর্ধিত সেকশন মডুলাস ব্রেস: বক্স-সেকশন এক্সট্রুশনের মধ্যে অভ্যন্তরীণ শক্ত পাঁজর জ্যামিতি সমালোচনামূলক ক্যান্টিলিভার মোমেন্ট জোনে সমতুল্য-ওজন বৃত্তাকার টিউব সেকশনের তুলনায় 40% বেন্ডিং প্রতিরোধ ক্ষমতা বৃদ্ধি করে।
• 3:1 যাচাইকৃত ওভারটার্নিং সুরক্ষা ফ্যাক্টর: সর্বাধিক এক্সটেনশন এবং সম্পূর্ণ লোডিংয়ের অধীনে 24 স্ট্রেন গেজ পরিমাপ পয়েন্টে যন্ত্রযুক্ত শারীরিক পরীক্ষার মাধ্যমে UKAS-স্বীকৃত ল্যাবরেটরি দ্বারা স্বাধীনভাবে প্রত্যয়িত।
• FEA-বৈধ লোড ডিস্ট্রিবিউশন: শারীরিক পরীক্ষার মাধ্যমে নিশ্চিত হওয়া ফাইনাইট এলিমেন্ট বিশ্লেষণ সমস্ত 24 পরিমাপ পয়েন্টে 8% এর মধ্যে প্রকৃত স্ট্রেস দেখায়, কাঠামোগত নকশা পদ্ধতিকে বৈধতা দেয়।
• কাউন্টারওয়েট-ব্যালেন্সড অ্যান্টি-ওভারটার্ন: প্রধান টাওয়ার ভর কাউন্টারওয়েট হিসাবে কাজ করে এবং টাওয়ার এবং ক্যান্টিলিভার পিভট পয়েন্টের মধ্যবর্তী এলাকা প্রতিরোধকারী মোমেন্ট আর্ম সরবরাহ করে, পৃথক ব্যালস্টের প্রয়োজনীয়তা দূর করে।
• ফ্রেম ইন্টারফেসে লোড ডিস্ট্রিবিউশন প্লেট: অভ্যন্তরীণ ব্রেস প্রান্ত এবং উল্লম্ব স্ট্যান্ডার্ড দেয়ালের মধ্যে হার্ডেন্ড অ্যালুমিনিয়াম প্লেটগুলি পয়েন্ট-লোড ইন্ডেন্টেশন প্রতিরোধ করে যা বারবার লোডিং চক্রের অধীনে প্রগতিশীল টিউব বিকৃতি শুরু করতে পারে।

ক্যান্টিলিভার এক্সটেনশন উপাদানগুলি স্ট্যান্ডার্ড টাওয়ার উপাদানগুলি থেকে পৃথক ডেডিকেটেড প্লাইউড কেসে পাঠানো হয়। কনফিগারেশন-নির্দিষ্ট সীমা সহ লোড রেটিং প্ল্যাকার্ড অন্তর্ভুক্ত। চালানের আগে সমস্ত সমালোচনামূলক ওয়েল্ড জোনগুলি ম্যাগনেটিক পার্টিকেল পরিদর্শন করা হয়। ক্যান্টিলিভার কিট এবং স্ট্যান্ডার্ড টাওয়ার ফ্রেমের উপর 24 মাসের ওয়ারেন্টি।
